Maszyna CMM Maxima R produkcji LK Metrology dostarczona przez Smart Solutions do Centrum Polskiej Metrologii
Świętokrzyski Kampus Laboratoryjny Głównego Urzędu Miar
Świętokrzyski Kampus Laboratoryjny Głównego Urzędu Miar to wyjątkowe miejsce i projekt realizowany, aby wzmocnić potencjał polskiej metrologii. Ośrodek badawczo-rozwojowy GUM w Kielcach jest przestrzenią do współpracy między środowiskiem nauki i biznesu, gdzie metrologia laboratoryjna wychodzi naprzeciw potrzebom polskiej i światowej gospodarki. To przestrzeń stworzona z myślą o transferze wiedzy i technologii. Kampus Laboratoryjny Głównego Urzędu Miar w Kielcach to miejsce spotkań metrologów, naukowców i badaczy z polskich i zagranicznych uczelni, ośrodków badawczych i rozwojowych.
Projekt Kampus we współpracy GUM z Politechniką Świętokrzyską polega na stworzeniu laboratoryjnej bazy badawczo-wdrożeniowej, pozwalającej prowadzenie prac rozwojowo-badawczych oraz intensyfikację współpracy pomiędzy sferą badawczo-naukową a przedsiębiorstwami.
Jesteśmy dumni, że jesteśmy częścią tego niezwykłego projektu!
Do Kampusu GUM w Kielcach dostarczyliśmy już dwa wyjątkowe systemy pomiarowe
- Laser Tracker Radian PRO R50 produkcji API Metrology
- Współrzędnościową maszynę pomiarową MAXIMA R produkcji angielskiej firmy LK Metrology
Maszyny CMM Maxima R LK Metrology
Seria LK Metrology Maxima R to seria maszyn CMM o konstrukcji z podwójną prowadnicą, dostosowaną do wydajnej obsługi i precyzyjnego pomiaru bardzo długich elementów mechanicznych. Ten wariant zachowuje wszystkie cechy wysokiej wydajności standardowej serii Maxima, jednocześnie zwiększając możliwości załadunku i rozładunku, co czyni go idealnym wyborem dla szczegółowej kontroli rozległych elementów.
Konfiguracja z podwójną prowadnicą ułatwia załadunek i rozładunek długich elementów, optymalizując wydajność przepływu pracy. Konstrukcja z ceramiki zachowuje charakterystyczny dla serii Maxima stosunek sztywności do masy i odporność na czynniki środowiskowe. Wysokowydajne łożyska powietrzne o małej szczelinie i układy napędowe o zerowej histerezie, zapewniają niezrównaną jakość i przepustowość. Szeroki wybór sond pomiarowych pozwala sprostać skomplikowanym zadaniom pomiarowym. Najnowocześniejsze oprogramowanie ułatwia skomplikowane inspekcje i zwiększa wydajność operacyjną.
Maxima Rail 30-30-12 dla Głównego Urzędu Miar Kampus w Kielcach
Projekt dostawy, montażu i uruchomienia tej niezwykłej maszyny CMM Maxima Rail 30-30-12 trwał blisko 3 lata. Po wygranym przetargu na dostawę w 2022 roku kolejne kluczowe etapy tego wyjątkowego projektu to
- budowa pomieszczenia, w tym specjalnych fundamentów pod maszynę pomiarową
- dostarczenie maszyny przez producenta
- montaż i uruchomienie maszyny przez specjalistów Smart Solutions
- wzorcowanie przez akredytowane laboratorium ISO 17025
- szkolenia z obsługi maszyny oraz oprogramowania dla pracowników GUM przeprowadzone przez trenerów Smart Solutions
Zakończenie projektu przypadło na przełom roku 2024/2025, kiedy zakończyliśmy dostawę, montaż i uruchomienie niezwykłej maszyny CMM Maxima Rail 30-30-12 oraz przeprowadziliśmy cykl szkoleń dla pracowników Głównego Urzędu Miar.
Przeznaczenie maszyny to kontrola jakości i specyfikacji geometrycznej detali o dużych gabarytach
Zakres pomiarowy maszyny:
- X = 3000 mm
- Y = 3000 mm
- Z = 1200 mm
Struktura maszyny:
- dedykowany, specjalnie zaprojektowany fundament maszyny wsparty na aktywnym tłumieniu drgań firmy Bilz,
- granitowe prowadnice osi głównej maszyny (oś X),
- ceramiczny portal maszyny (oś Y) oraz ceramiczna pinola (oś Z)
Ceramiczny portal zapewnia bardzo wysoką sztywność konstrukcji przy relatywnie niskiej masie elementu. Dodatkowo charakteryzuje się bardzo niskim współczynnikiem rozszerzalności cieplnej oraz niezwykle wysoką stabilnością geometryczną prowadnic.
Dzięki temu firma LK Metrology zapewnia 10-letnią gwarancję strukturalną na dokładność maszyny. Firma LK posiada 60 lat doświadczenia (1963-2023) w projektowaniu i budowie maszyn pomiarowych i jest jednym z liderów na rynku maszyn CMM.
Dopuszczalny błąd graniczny MPE(3D) maszyny przy pomiarze stykowym (dla temperatury 20 °C ± 2 °C) wyznaczony jako błąd pomiaru długości zmierzonej z zerowym offsetem końcówki trzpienia pomiarowego względem osi pinoli (wartości E0) na podstawie minimum 105 pomiarów (po 5 długości powtórzonych 3-krotnie, równolegle dla każdej osi X, Y, Z oraz dla 4 przekątnych w przestrzeni pomiarowej CMM, na co najmniej 66 % maksymalnego przesuwu CMM wzdłuż każdej linii pomiaru), należy podać wartość z uwzględnieniem L, gdzie L to mierzona długość w „mm”: MPE (3D) = 2,8 + L/400 μm; gdzie L w mm
Głowica stykowa skaningowa, umożliwiająca stosowanie wymiennych końcówek pomiarowych pionowych i bocznych, o min. parametrach: błąd graniczny dopuszczalny głowicy pomiarowej dla pomiarów pojedynczym trzpieniem pomiarowym MPE_PFTU co najwyżej 2,0 μm oraz błąd graniczny dopuszczalny dla skaningu MPE_THP co najwyżej 2,8 μm należy podać błąd graniczny dopuszczalny głowicy pomiarowej dla pomiarów pojedynczym trzpieniem pomiarowym MPE_PFTU oraz błąd graniczny dopuszczalny dla skaningu MPE_THP zmierzony w czasie mniejszym niż 70 s, oba podane w „μm”: MPE_PFTU = 2,0 μm, MPE_THP = 2,8 μm /69s.
Wyposażenie:
- Głowica uchylno-obrotowa Renishaw PH10MQ Plus
- Sonda skanująca Renishaw SP25M z modułami SM25-1, SM25-2, SM25-3 pozwalającymi na instalację trzpieni pomiarowych o długościach do 220mm.
- Magazyn automatycznej wymiany trzpieni FCR25
- Kompensacja temperatury dla osi maszyny oraz dla elementu mierzonego
- Zdalnie sterowany wózek transportowy o nośności 10T do transportu elementów wielkogabarytowych
Oprogramowanie pomiarowe:
- CAMIO bazujące na kodzie DMIS. Oprogramowanie pomiarowe z interfejsem graficznym do pomiaru stykowego długości i kąta oraz odchyłek kształtu i położenia.
- Możliwość importowania modeli CAD w formacie STEP, IGES oraz ACIS.
- Moduł do skanowania stykowego.
- Program posiada Certyfikat PTB mówiący o dokładności wykonywania obliczeń zgodnie z międzynarodowym wzorcem aż do 0,1 mikrometra.
Specyfikacja maszyny:
- zakres pomiarowy 3000x3000x1200 (Długość x Szerokość x Wysokość)
- katalogowa niepewność pomiarowa maszyny E0 MPE = 2,8 + L/400 mikrona zgodnie z ISO 10360-2

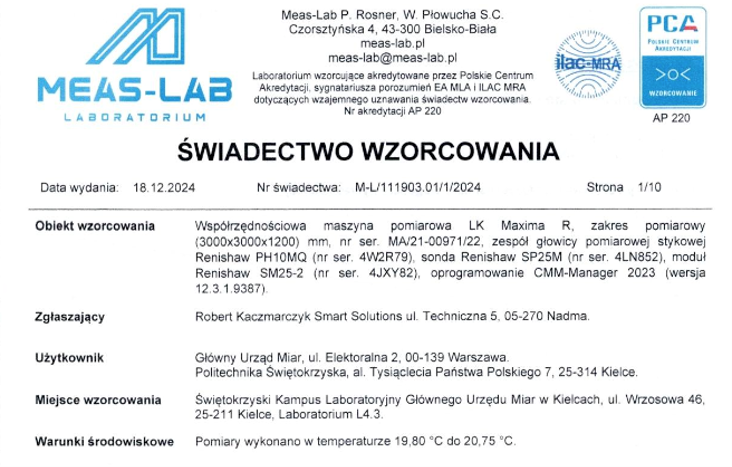

- wynik wzorcowania przez laboratorium akredytowane E0 MPE = 2.0+L/500 μm zgodnie z ISO 10360-2
- sensoryka: Renishaw głowica obrotowo-uchylna PH10MQ oraz sonda skanująca stykowo SP25M
- oprogramowanie CMM Manager oraz CAMIO
- certyfikacja przez akredytowane laboratorium Meas-Lab.
Jesteśmy dumni, że nasze kompetencje i pasja do metrologii zaowocowały udziałem w tak niecodziennym projekcie.
Była to zawodowa przygoda dla naszych inżynierów – specjalistów z Działu Serwisu, Aplikacji, Trenerów i całego naszego zespołu.
Cieszymy się, że rezultatem naszej pracy jest wkład w rozwój polskiej metrologii w niezwykłym miejscu jakim jest Kampus Głównego Urzędu Miar w Kielcach.
Chętnie opowiemy więcej o tym niezwykłym projekcie i innych realizacjach z naszego portfolio!
Zapraszamy do kontaktu!
